【案例分享】微动AC系列分度卡盘在工业阀门中的

2020-12-23

伴随国内人工成本攀升及东南亚国家制造业崛起，企业加速转型升级、工序自动化日益成为工业领域主流趋势。工业阀门作为工业管路系统的重要附件，市场需求广阔，制造企业亟需提升生产效率，解决自动化工艺问题。微动分度卡盘在工业阀类产品加工改进项目中优势显著：

AC460分度卡盘产品图

改善产品加工后的形位公差及各个面的一致性
提高工业阀类产品的单机人工产量（一般可提高 20%）
将操作模式变更为 1 人多机的模式，以减少人工成本（一般下降50%）
降低产品的总体加工成本（30-50%）
整合产品工艺，由多序加工变更为 1 序化加工，优化工厂内部的产品排产

CN80工业阀门加工解决方案

产品选型

● 针对客户提供的CN80工业阀门图纸，微动选具体选型为AC460分度卡盘

微动AC460分度卡盘性能指标

● 8X45°分度，任意 45 °位置均可加工

● 角度分度精度＜ 3’，重复定位精度＜ 0.02mm

● 可以在卡盘旋转中、刀塔换刀过程中进行分度，加快单件加工节拍

● 最小分度转位周期最大不超过 1s

阀体加持方案设计

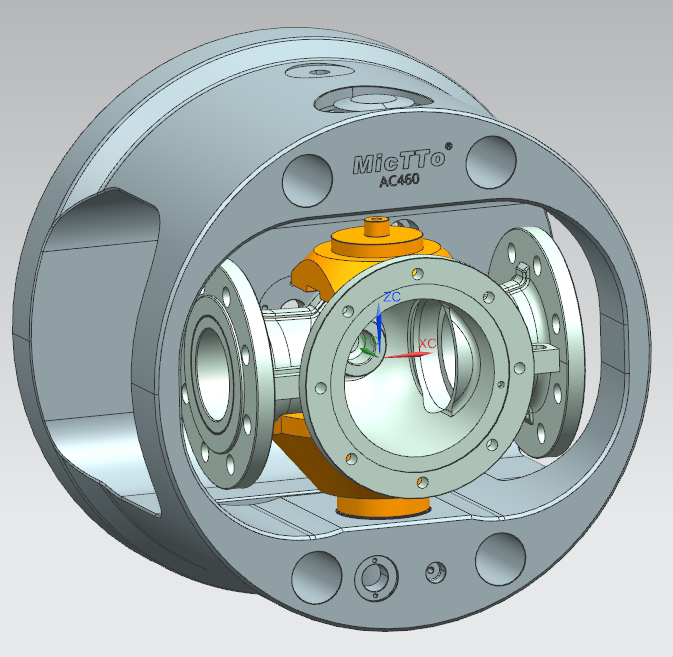

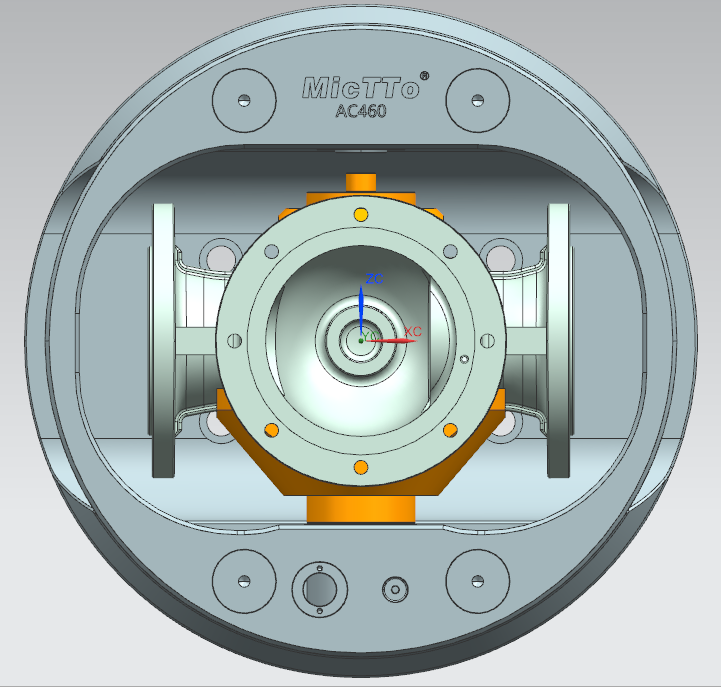

● 依据客户产品阀体图纸，微动设计的夹具方案采取基圆定位的方式实现产品夹持定位，具体夹具方案见下面细节 3D 模拟图：

一序加工位置

二序加工位置

三序加工位置

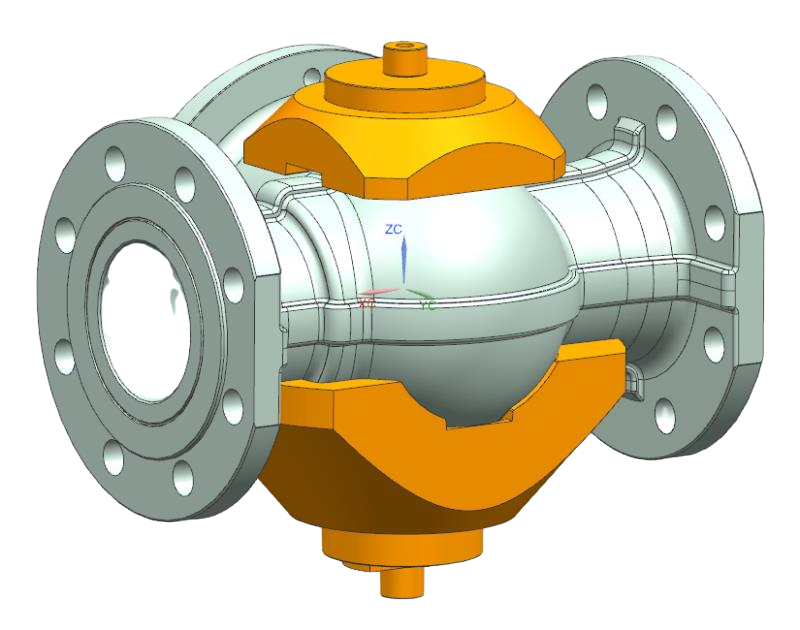

夹持细节图

产品上机测试及应用

● 依据客户产品特点，微动工业通过产品选型和三维模拟方案设计之后，为客户上门安装，并现场检验产品使用效果。

后续反馈

该客户选用微动分度卡盘的核心目的是提高产品加工后各位置的形位公差，提升产品加工效率，并从1人1机向1人多机转变。据客户反馈，安装微动AC460分度卡盘后，其工业阀门生产效率较之前有显著提高，之前加工至少需同时安排三台设备分别去加工三个工序，需三台设备、三个工装及三次调试，整合后只需一次调试一台设备就可完成所有车加工。
