【案例分享】分度卡盘在十字轴类产品中的应用

2021-01-22

十字轴作为汽车驱动系统的万向传动装置的 “关节”部件,伴随汽车市场的稳定增长,十字轴等相关配件需求持续走高,加工企业加速转型升级,实现工序自动化、提升生产效率成为必然选择微动分度卡盘在十字轴类产品加工中优势显著:

(1)同规格卡盘可应用的外圆刀具更大或加工的产品更大;

(2)高夹持刚性,适合重切削,实现加工外圆时同步打孔;

(3)更好的卡盘防护,适合高压内冷断屑;

(4)1人多机,普遍个人操作4-6台设备;

(5)EC系列卡盘液压回路多传感器报警,利于自动化的应用。


十字轴类产品加工解决方案

案例产品选型

●  客户现场产品总长100+mm

●  产品加工四个短杆,未车削到杆子根部,刀具要伸进卡盘端面内

●  根据图纸,选型EC260分度卡盘

微动EC260分度卡盘性能指标

●  8X45°分度,任意 45 °位置均可加工

●  角度分度精度< 3’,重复定位精度< 0.02mm

●  插拔式夹具固定方案,1分钟内实现夹具更换

加持方案设计

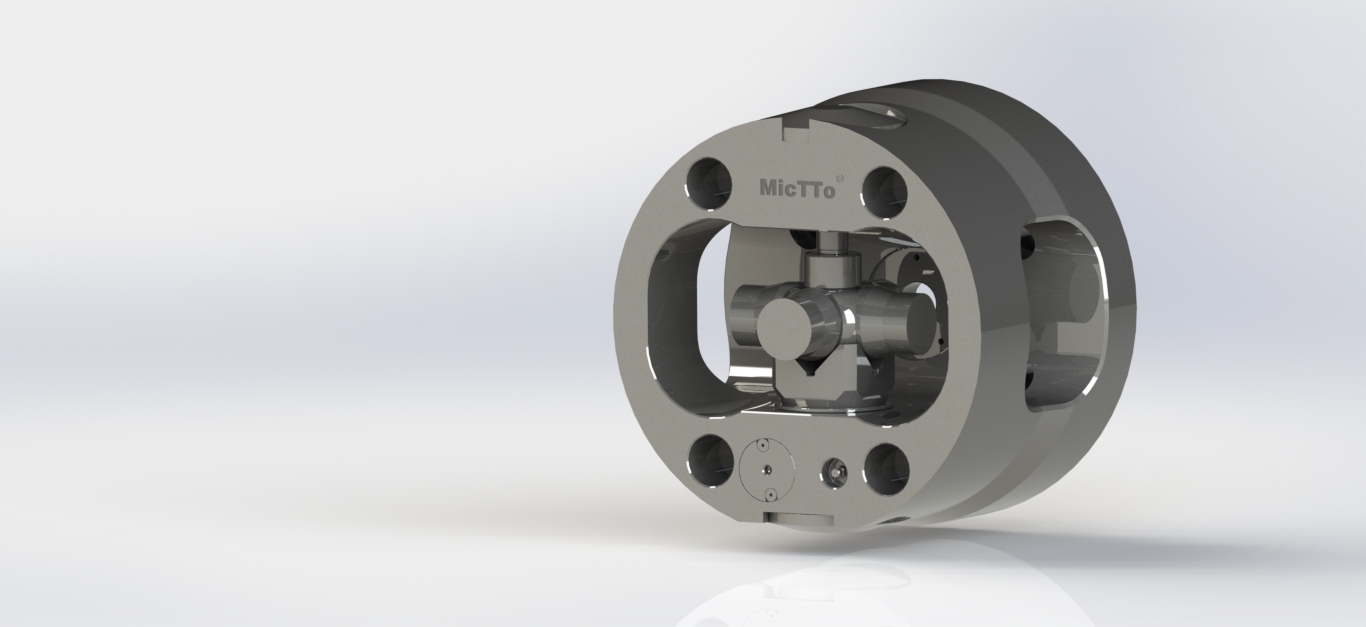

依据客户十字轴图纸,微动设计V型架构。下模采用内孔定位导向,V型槽限位,增加避空槽减少接触面积,增大夹持力;上模采用平压方式,使其受力均匀。夹具方案见下面细节3D模拟图:


产品上机测试及应用

●  依据客户产品特点,微动工业通过产品选型和三维模拟方案设计之后,为客户上门安装,并现场检验产品使用效果。

后续反馈

客户处原使用卡盘全部为德国、意大利进口卡盘;对分度卡盘的定位精度、重复精度及寿命有非常高的要求;目前该客户已用微动分度卡盘全面替代进口卡盘,共有50多套卡盘在使用,反响良好。
